Разбиране на графитната микроструктура за по-добро представяне на материала
Oct 17, 2025
I. Защо микроструктурата има значение
През моите седем години виндустрия за графитни материали, работил съм в тясно сътрудничество с клиенти от различни полупроводници,вакуумни пещи, металургия, производство на матрици, исъхранение на енергия. Инженерите и екипите за покупки често ми задават един и същ въпрос:
„Защо два графитни продукта с подобни спецификации се представят толкова различно?“
„Влияе ли микроструктурата наистина на проводимостта, термичната стабилност или здравината?“
Отговорът винаги е да.Графитът може да изглежда като "просто въглерод", но далеч не е прост. Работата му зависи изцяло от неговата микроструктура-как се подреждат атомите, как се ориентират зърната, как се образуват порите и колко равномерно са разпределени частиците.
Тези структурни детайли определят дали даден графитен компонент може да провежда електричество ефективно, да издържа на дългосрочно-топлинно напрежение и да поддържа здравина при условия на екстремен вакуум.
Като инженер по продажбите вSHJ CARBON, видях как правилното разбиране на микроструктурата определя успеха или провала в безброй проекти.с25 години опит в научноизследователската и развойна дейност и производството на графит, нашият екип знае, че истинското представяне започва със структура, а не с композиция.Тази статия споделя ключови прозрения за всеки, който е любопитен относно това защо графитът се държи така-и как да избере правилния материал за всяко приложение.
Този анализ е фокусиран изключително върху произведения графит във физическата форма на твърди блокове.

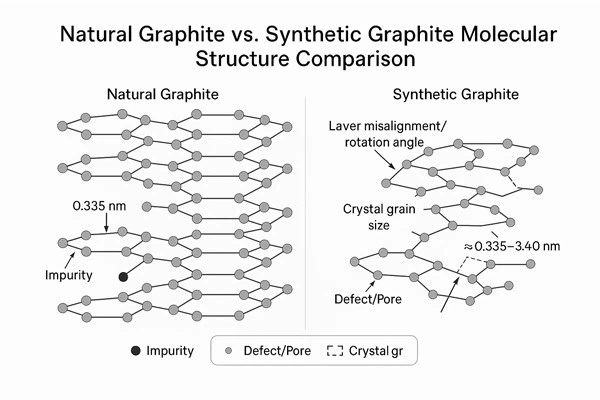

II. От естествен графит до изкуствен графит: еволюцията на структурата
За да разберем микроструктурата, трябва да започнем с произхода на графита.
Естествен графит се формира чрез геоложки процеси в продължение на милиони години. Кристалите му са силно подредени и перфектно наслоени, което му придава отлична проводимост и топлинни свойства.Той обаче често съдържа примеси и има силна насочена структура, което прави производителността по-малко контролируема в прецизни или високо{0}}приложения с чистота.
Изкуствен графит,от друга страна, е проектирано.Чрез контролирана карбонизация и графитизация, въглеродните атоми се пренареждат, за да образуват последователна графитна кристална структура.Тази „проектирана“ структура позволява на инженерите да настройват фино-плътността, чистотата, порьозността и размера на зърното за конкретни приложения-превръщайки изкуствения графит в избран материал за напреднали индустриални системи.Ако естественият графит е дар от природата, то изкуственият графит е продукт на прецизен дизайн.След това нека видим как различните процеси на формоване оформят вътрешната му структура.
III. Как процесите на формоване определят микроструктурата
При производството на изкуствен графит процесът на формоване определя как се развива микроструктурата. Различните методи на формоване влияят върху ориентацията на зърната, еднородността на плътността и анизотропията-, създавайки материали с различно физическо поведение.
|
Метод на формиране |
Ориентация на зърното | Анизотропия | Типични приложения |
|---|---|---|---|
| Формовани | Перпендикулярно на посоката на натискане | Забележимо | Малки компоненти с проста форма- |
| Екструдиран | Успоредно на посоката на екструзия | Силен | Дълги пръти, непрекъснати профили |
| Вибрира | Почти произволно | Умерен | Блокове с голямо или широко напречно сечение- |
| Изостатичен | Произволно ориентиран | Минимална | Сложни, високо{0}}компоненти |
например,изостатичен графит има почти изотропна структура-равномерна плътност и много стабилни свойства-което го прави идеален за вакуумни пещи, полупроводникови инструменти и прецизни форми.Екструдиран графит канализира проводимостта и топлината в една посока, което го прави подходящ за нагревателни елементи и електроди. Междувременно формованите и вибрираните типове предлагат ефективност съответно за масово производство и широкомащабни-части.
ПриSHJ CARBON, ние сме специализирани ввисокоефективен изкуствен графит-, особеноизостатичен графит.
През последните 25 години ние помогнахме на клиенти във вакуумната, полупроводниковата и термичната обработка да изберат и оптимизират графит според техните микроструктурни нужди. За нас формоването не е просто производствена стъпка-това е основата на контрола на структурата и надеждността на работата.
IV. Как микроструктурата влияе върху производителността
Всяко свойство на графита-плътност, проводимост, якост-произлиза от вътрешната му структура.
Общи показатели за ефективност на изкуствения графит
|
Собственост
|
Описание |
|---|---|
| Обемна плътност | Включва вътрешни пори и директно отразява компактността на материала. По-високата насипна плътност означава по-голяма механична якост и по-добра устойчивост на ерозия. |
| Истинска плътност | Плътността на самия материал без пори. Идеалната истинска плътност на графита е2,26 g/cm³. Колкото повече изкуственият графит се доближава до тази стойност, толкова по-пълна е неговата кристализация и толкова по-малко примеси съдържа. По-ниската истинска плътност обикновено показва повече кристални дефекти, което води до намалена електрическа и топлопроводимост. |
| Размер на частиците | Описва размера на частиците и диапазона на тяхното разпределение. Той влияе върху плътността на опаковката, обработваемостта и електрохимичното поведение. |
| Порьозност | Представлява процента на обема на порите в общия материал. Той влияе върху плътността, якостта и пропускливостта на газове или течности. |
| Якост на огъване | Способността на материала да издържа на огъване или счупване - показател за механична якост и издръжливост. |
| Якост на натиск | Показва колко добре материалът издържа на натиск без деформация или повреда. |
| Якост на опън | Отразява способността на материала да издържа на опън и издърпване, показвайки качеството на свързване между графитните зърна. |
| Модул на еластичност | Съотношение на напрежение към деформация по време на еластична деформация. Той измерва твърдостта - по-високият модул означава, че материалът е по-твърд и е по-малко вероятно да се деформира. |
| Съдържание на пепел | Количество остатъчен материал след-горене при висока температура. По-ниската пепел означава по-висока чистота и по-добра електрохимична стабилност. |
| Фиксиран въглерод | Действителното съдържание на въглерод в материала. По-високата стойност на фиксиран въглерод предполага по-добра проводимост, чистота и устойчивост на окисление. |
| Топлопроводимост | Представлява способността на материала да пренася топлина, която е силно анизотропна в графита. • За материали,-разсейващи топлината (напр. електронни опаковки):По-голяма или равна на 150 W/(m·K)• За изолационни материали:По-малко или равно на 50 W/(m·K) |
| Коефициент на термично разширение | Описва скоростта на разширение за 1 градус повишаване на температурата. Определя устойчивостта на термичен -шок. • За високо{4}}температурни приложения, aнисък коефициент (По-малко или равно на 6 × 10⁻⁶/градус)помага за предотвратяване на напукване при бързи температурни промени. |
| Твърдост (напр. твърдост по Шор) | Измерва повърхностната устойчивост на еластична деформация, показваща устойчивостта на износване и издръжливостта на материала. |
| Електрическо съпротивление | Електрическо съпротивление на единица дължина и площ на{0}}напречното сечение. Това показва колко силно материалът се противопоставя на електрическия ток. В обратна зависимост от проводимостта (Проводимост=1 / съпротивление). |
| Други параметри | Включетесъдържание на сяра, влага, степен на графитизация, специфична повърхност, разпределение на размера на порите, разпределение на размера на частиците, итоплинен капацитет. Те зависят от процеса на формоване и приложението. |
В допълнение към горните показатели, други важни параметри включват съдържание на сяра, влага, степен на графитизация, специфична повърхност, разпределение на размера на порите, разпределение на размера на частиците и топлинен капацитет.
Както обобщих в последните си технически документи - „Размер на частиците и структура на порите на материалите“ и „Как различните топлинни мощности допринасят за енергийната ефективност“ - не всички производители предоставят пълния набор от тези показатели. Наличните параметри често зависят от процеса на формоване и предвиденото приложение на графитния материал.
Влияние на микроструктурата върху свойствата на изкуствения графит
Микроструктурата има решаващо влияние върху работата на изкуствения графит. Връзката може да се анализира от следните аспекти:
|
Микроструктурен фактор
|
Влияние върху свойствата |
|---|---|
| Степен на графитизация | По-високата степен на графитизация води до по-подредена кристална структура, значително подобряваща електрическата и топлопроводимостта, намалявайки съпротивлението и леко увеличавайки модула на еластичност. |
| Размер на зърното | По-големият размер на зърното обикновено показва по-пълна кристална структура, подобряваща както електрическата, така и топлинната проводимост. |
| Разстояние между слоевете | По-голямото разстояние между слоевете увеличава съпротивлението и намалява електронната подвижност между кристалните слоеве. |
| Кристални дефекти | Свободните места увеличават съпротивлението и намаляват топлопроводимостта, докато дислокациите и изкривяванията на решетката намаляват якостта на натиск и огъване. |
| Кристалографска ориентация | По-високата предпочитана ориентация на микрокристалите води до по-големи анизотропни-вариации в проводимостта, термичното разширение и якостта в посоките. Графитът с ниска анизотропия (близка до изотропия) показва равномерно ниско термично разширение и отлична устойчивост на термичен -шок. |
| Размер на частиците и разпределение | По-малките и по-еднородни частици подобряват плътността на опаковката, намаляват вътрешните дефекти и повишават механичната якост като якост на огъване, натиск и опън. Фино-зърнестият или ултра-финият графит показва превъзходна якост на опън и еднородност в сравнение с едрозърнестите-класове. |
| Порьозност | По-ниската порьозност съответства на по-висока обемна плътност, което подобрява електрическата и топлопроводимостта, механичната якост и способността за запечатване. Размерът и морфологията на порите също оказват влияние върху устойчивостта на окисление и корозия. |
Логическа връзка: от микроструктура до макроскопично представяне
Theкристална структураопределя основата,анизотропияопределя посоката,зърноразпределениеуправлява поведението при опаковане иархитектура на поритеконтролира предаването. Накратко:силата на графита започва със структурния ред и се усъвършенства чрез баланса между порьозността и целостта на зърната.
V. От микро до приложение: различни индустрии, различни приоритети
Всяка индустрия оценява структурата на графита по различен начин:
- Полупроводници и електроника:изискват висока чистота, ниска порьозност и чиста повърхностна структура.
- Металургия и високо{0}}температурни пещи:изискват висока якост, висока проводимост и устойчивост на окисление.
- Съхранение на енергия:се нуждае от балансирана порьозност и разпределение на зърната за по-добра реакция.
- Машинна обработка и формоване:съсредоточете се върху стабилността на размерите и якостта на огъване.
- Проучване и тестване:подчертават структурната последователност и повторяемост за надеждност на данните.
В крайна сметка изборът на материал е баланс междуструктура, цена и приложение.
VI. Подходът на SHJ CARBON за контрол на микроструктурата
ПриSHJ CARBON, ние вярваме, че разбирането на структурата е ключът към ефективността. Нашият 25-годишен опит в графитното инженерство показва, че микроструктурната прецизност определя резултатите в-реалния свят.
Ние контролираме всяка променлива-чистота на суровината, съотношение на смесване, изостатично налягане, температура на графитизация и микро-анализ-, за да гарантираме, че всеки графитен блок работи според дизайна.
Чрез изграждане на пъленструктура-към-база данни за производителност, нашите инженери предоставят на клиентите точни препоръки и проследимо качество.
Ефективността в крайна сметка не се тества само-апроектирани.
VII. Заключение: От микроструктура към надеждност
Микроструктурата не е просто научна концепция; това е в основата на производителността на графита. След като разберете как ориентацията на кристалите, порьозността и баланса на зърното оформят поведението, ще разберете защо два „идентични“ графитни материала могат да се представят като различни светове.ПриSHJ CARBON, нашата цел е не само да доставяме графит, но и да помогнем на нашите клиенти наистина да го разберат. Защото само чрез овладяване на структурата можем да проектираме материали, които работят надеждно, ефективно и предсказуемо-всеки път.
